Comment calculer la puissance requise pour une alimentation double rail ?

Comment calculer la puissance requise pour une alimentation double rail ?

En tant que fournisseur d'alimentations à double rail, je rencontre souvent des clients qui ne savent pas comment calculer les besoins en énergie de leurs applications spécifiques. Cet article de blog vise à fournir un guide complet sur ce sujet, vous aidant à prendre des décisions éclairées lors de la sélection de l'alimentation électrique double rail adaptée à vos besoins.

Comprendre les alimentations à double rail

Avant de se lancer dans les calculs, il est essentiel de comprendre ce qu'est une alimentation double rail et comment elle fonctionne. Une alimentation à double rail fournit deux sorties de tension distinctes, généralement une positive et une négative, par rapport à une masse commune. Cette configuration est couramment utilisée dans les applications nécessitant des tensions positives et négatives, telles que les amplificateurs audio, les amplificateurs opérationnels et certains types d'équipements de test électroniques.

Les deux rails de tension sont conçus pour fonctionner indépendamment, permettant une plus grande flexibilité dans l'alimentation de différents composants ou circuits au sein d'un système. Par exemple, dans un amplificateur audio, le rail positif peut alimenter l'étage de sortie, tandis que le rail négatif fournit la polarisation nécessaire à l'étage d'entrée.

Facteurs affectant les besoins en énergie

Plusieurs facteurs doivent être pris en compte lors du calcul des besoins en énergie pour une alimentation à double rail. Ceux-ci incluent :

1. Courant de charge: Le courant consommé par les appareils ou circuits connectés est un facteur crucial pour déterminer les besoins en énergie. Chaque charge connectée aux rails positifs et négatifs aura sa propre consommation de courant, qui doit être additionnée pour calculer le courant total pour chaque rail.
2. Niveaux de tension: Les niveaux de tension requis par les charges sur chaque rail doivent être connus. Les alimentations à double rail offrent généralement une gamme d'options de tension, telles que ±5 V, ±12 V ou ±15 V. La consommation électrique d'une charge est calculée en multipliant la tension aux bornes de la charge par le courant qui la traverse (P = VI).
3. Efficacité: L'efficacité de l'alimentation elle-même affecte les besoins énergétiques globaux. Une alimentation plus efficace convertira un pourcentage plus élevé de la puissance d’entrée en puissance de sortie utilisable, réduisant ainsi la quantité d’énergie gaspillée sous forme de chaleur. Lors du calcul des besoins en énergie, il est important de prendre en compte l'efficacité de l'alimentation électrique pour garantir qu'elle peut fournir suffisamment de puissance pour répondre aux demandes de charge.
4. Puissance de pointe ou continue: Certaines charges peuvent nécessiter plus de puissance au démarrage ou dans des conditions de fonctionnement maximales que pendant un fonctionnement normal et continu. Il est important de prendre en compte les besoins en puissance de pointe et continus des charges pour garantir que l'alimentation peut gérer les demandes de puissance maximales sans surchauffe ni panne.

Calcul des besoins en énergie

Pour calculer les besoins en énergie d'une alimentation à double rail, procédez comme suit :

1. Déterminer le courant de charge pour chaque rail: Identifiez toutes les charges connectées aux rails positifs et négatifs et mesurez ou estimez la consommation de courant de chaque charge. Additionnez la consommation de courant de toutes les charges sur chaque rail pour calculer le courant total pour ce rail.
2. Calculer la consommation d'énergie pour chaque rail: Multipliez le courant total de chaque rail par la tension de ce rail pour calculer la consommation électrique de chaque rail. Par exemple, si le courant total sur le rail positif est de 2 A et la tension est de +12 V, la consommation électrique sur le rail positif est P+ = 12 V x 2 A = 24 W. De même, si le courant total sur le rail négatif est de 1 A et la tension est de -12 V, la consommation électrique sur le rail négatif est P- = -12 V x 1 A = -12 W. Notez que le signe négatif indique la direction du flux de courant, mais la consommation électrique reste une valeur positive.
3. Compte pour l’efficacité: Divisez la consommation électrique totale de chaque rail par l'efficacité de l'alimentation électrique pour calculer la puissance d'entrée requise pour chaque rail. Par exemple, si la consommation électrique sur le rail positif est de 24 W et que le rendement de l'alimentation est de 80 %, la puissance d'entrée requise pour le rail positif est Pin+ = 24 W / 0,8 = 30 W. De même, si la consommation électrique sur le rail négatif est de 12 W et le rendement est de 80 %, la puissance d'entrée requise pour le rail négatif est Pin- = 12 W / 0,8 = 15 W.
4. Tenez compte des exigences de puissance de pointe: Si les charges ont des besoins de puissance de pointe supérieurs à leurs besoins de puissance continue, veillez à prendre en compte ces demandes de pointe lors de la sélection de l'alimentation. Choisissez une alimentation capable de fournir suffisamment de puissance pour gérer les charges de pointe sans surchauffe ni panne.

Exemple de calcul

Prenons un exemple pour illustrer le processus de calcul. Supposons que nous ayons un système avec les charges suivantes connectées à une alimentation à double rail :

• Rail positif: Deux charges, chacune consommant 1A à +12V.
• Rail négatif: Une charge consommant 0,5A à -12V.

1. Calculer le courant de charge pour chaque rail:
   • Rail positif : courant total = 1A + 1A = 2A
   • Rail négatif : courant total = 0,5 A
2. Calculer la consommation d'énergie pour chaque rail:
   • Rail positif : P+ = 12 V x 2 A = 24 W.
   • Rail négatif : P- = -12 V x 0,5 A = -6 W (la consommation électrique est de 6 W).
3. Compte pour l’efficacité: Supposons que l'alimentation électrique ait un rendement de 80 %.
   • Rail positif : Pin+ = 24 W / 0,8 = 30 W
   • Rail négatif : Pin- = 6 W / 0,8 = 7,5 W
4. Puissance totale requise: La puissance totale requise de l'alimentation est la somme des besoins de puissance d'entrée pour chaque rail, soit 30 W + 7,5 W = 37,5 W.

Sélection de la bonne alimentation double rail

Une fois que vous avez calculé les besoins en énergie de votre alimentation double rail, vous pouvez sélectionner une alimentation qui peut satisfaire ou dépasser ces exigences. Lors du choix d'une alimentation, tenez compte des facteurs suivants :

• Puissance nominale: Assurez-vous que l'alimentation électrique a une puissance nominale suffisante pour répondre aux besoins énergétiques totaux de votre système, y compris les demandes de puissance de pointe.
• Sorties de tension: Choisissez une alimentation qui offre les niveaux de tension requis par vos charges. Les alimentations à double rail offrent généralement une gamme d'options de tension, alors sélectionnez-en une qui correspond à vos besoins spécifiques.
• Efficacité: Recherchez une alimentation avec un indice de rendement élevé pour minimiser les pertes de puissance et réduire les coûts d'exploitation.
• Fiabilité et qualité: Tenez compte de la réputation et de la fiabilité du fabricant de l’alimentation. Choisissez une alimentation conçue pour durer et présentant de bons antécédents en matière de performances.

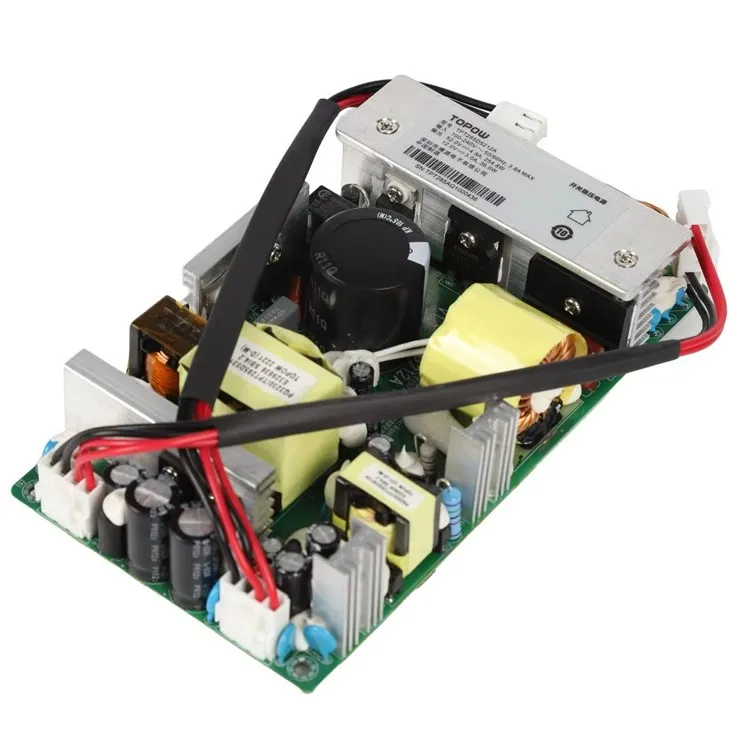

En tant que fournisseur d'alimentations double rail, nous proposons une large gamme de produits pour répondre à vos besoins spécifiques. NotreModule d'alimentation à découpage robusteest conçu pour les applications haute puissance, fournissant une alimentation électrique fiable et efficace. NotreCarte d'alimentation de qualité serveurest idéal pour les applications qui nécessitent une fiabilité et des performances élevées, telles que les serveurs et les centres de données. Et notreModule d'alimentation à double sortie 250 Woffre une solution compacte et efficace pour une variété d'applications électriques à double rail.

Conclusion

Le calcul des besoins en énergie d'une alimentation à double rail est une étape importante dans la sélection de l'alimentation adaptée à votre application. En prenant en compte le courant de charge, les niveaux de tension, l'efficacité et les exigences de puissance de pointe, vous pouvez vous assurer que l'alimentation peut fournir suffisamment de puissance pour répondre aux demandes de votre système. Si vous avez des questions ou avez besoin d'aide pour calculer les besoins électriques ou sélectionner la bonne alimentation double rail, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la meilleure solution pour vos besoins.

Références

• Horowitz, P. et Hill, W. (1989). L'art de l'électronique. La Presse de l'Universite de Cambridge.
• Sedra, AS et Smith, KC (2015). Circuits microélectroniques. Presse de l'Université d'Oxford.
